恒电位仪技术要求

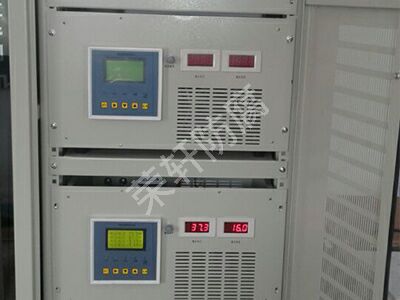

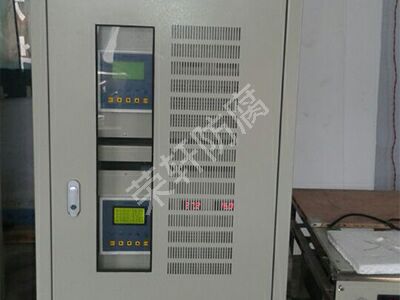

　　两台恒电位仪一用一备，安装在同一个控制柜内，由控制柜实现两台恒电位仪的切换。

　　1.1运行条件

　　环境温度：-25℃～+45℃;

　　相对湿度：15%RH～90%RH;

　　大气压力：86Kpa～106Kpa;

　　交流供电电源：由控制柜提供单相220V±10%V;频率50±5%HZ

　　输出电压/电流：50V/50A

　　1.2基本性能

　　参比电位调节范围为：-3V～0V连续可调;

　　参比输入阻抗≥2MΩ;流经参比电极电流≤1μA;

　　半载输出纹波系数：≤1%;

　　恒电流控制精度：≤1%;

　　参比电位误差报警：±50mV;

　　抗50HZ干扰：≥30V(参比与地之间);

　　支持双机自动切换;

　　满载工作效率(整机工作效率)≥90%;

　　通断电测试功能：

　　(1)具有手动控制设备两种工作状态的功能，即连续供电工作状态和测试期间间歇供电(通12S、断3S，通0.8S、断0.2S)工作状态。

　　(2)手动断电测试，通过开关选择，仪器进入间歇供电测试状态，通12S、断3S。同时满足DCVG快速扫描，通0.8S、断0.2S。

　　(3)在测试期内，输出电流中断3S不报警，从断转通状态时不得出现电流冲击现象。

　　1.3数据传输要求

　　仪器需实现远程测控，恒电位仪提供远程传输数据端口，将输出电流(I输)、输出电压(V输)及管/地电位(V保)。

　　模拟量输入、输出接口为4～20mA的标准工业信号。开关量输入、输出接口为电平信号、脉冲信号、触电等。高电平信号的电压值应在20V～24V之间，低电平信号的电压值应在0～4V之间。

　　1.4安全性能

　　绝缘电阻：输入对机壳绝缘电阻应>50MΩ。

　　介电强度：仪器能承受输入对机壳2000V介电强度试验电压(交流有效值)，历时1分钟而无法击穿和闪络现象。

　　噪音≤45db

　　1.5保护性能

　　温度保护：恒电位仪机箱内温度达到65℃，风机全速运行;温度达到85℃时，恒电位仪自动停机降温。保护条件恢复到正常时，设备自动转入　　正常运行状态。

　　电网保护：当电网电压超过额定30%时，恒电位仪停止运行，保护条件恢复到正常时，自动转入正常运行状态。

　　限定保护：

　　输出电压限定：额定输出电压×110%

　　输出电流限定：额定输出电流×110%

　　参比电位限定：-3V～0V

　　防雷击保护：在恒电位仪的输入、输出、参比端有防雷击保护措施

　　参比抗干扰保护：在参比端设有参比抗干扰保护，能保证参比端稳定工作

　　线路板三防(防潮、放盐雾、防毒)

　　1.6报警功能

　　报警的显示方式：所有报警均提供声光报警，同时在液晶屏上显示报警原因

　　输出电流、电压超限报警

　　电位超限错误报警

　　极性错误报警

　　1.7接线端子

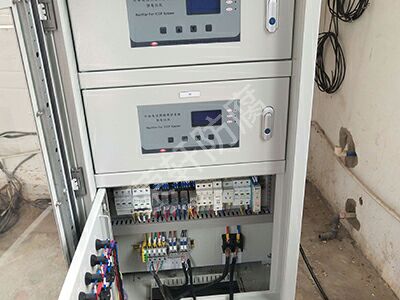

　　仪器接线板装有交流电压输入、输出阳极、输出阴极、零位接阴、参比输入等接线柱，这些接线柱安装在一块环氧玻璃布板上，接线柱的大小　　满足连接线横截面积的要求即仪器输出规格要求。机壳接地接线柱应考虑压接25mm2接地线。

　　应设有维修专用的电源插座。

　　1.8机壳及涂镀

　　机壳采用厚度大于1.5mm的冷轧钢板成型，表面采用静电喷塑防腐处理。机壳防护等级满足IP31。

　　1.9组装

　　组装前应对全部零件进行检验，合格后才允许组装。
